Насосная группа быстрого монтажа NG-TK-0101 TIM с трехходовым термостатическим смесительным клапаном
Доставка в Ростове-на-Дону осуществляется до выбранной вами ТК
Насосная группа для теплого пола NG-TK-0101 TIM
— используется для организации автономной принудительной циркуляции с регулированием и поддержанием заданных параметров воды в контурах с пониженной относительно остальной системы температурой.
Группа имеет в своем составе трехходовой термостатический смесительный клапан и представляет собой готовый набор арматуры без насоса, который приобретается отдельно.
Относится к семейству оборудования быстрого монтажа и может быть подключена к стандартным выходам гидрострелки с коллекторным модулем.
Популярность такого построения обусловлено простотой циклического движения теплоносителя в потребителе с частичной добавкой остывшей жидкости к высокотемпературной подаче от котла или иного источника тепла.
Разрешенными жидкостями могут быть любые не агрессивные к элементам устройства: вода, гликолевые (до 40%) или глицериновые растворы.
Технические характеристики
- Общий номинальный диаметр, DN — 25;
- Верхнее подсоединение — 1" ВР;
- Нижнее подсоединение — 1½" НР;
- Резьба для подсоединения насоса — 1½" НГ;
- Присоединительная насосное расстояние — 180 мм;
- Давление рабочее, max — 6 бар;
- Пропускная способность (max Kvs при падении напора в 1 бар) — 9,8 м³/час;
- Макс. тепловая мощность Qmax, при падении t° = 10°C и Vтеплоноситель = 1 м/с — 24 кВт;
- Пределы рабочей темп-ры — от –15°С до +110°С;
- Макс. темп-ра окруж. среды — 40°С;
- Шкалы термометров — от 0°С до 120°С;
- Размеры в теплоизоляции (ШхВхГ) — 250х420х255 мм;
- Масса — 3735 гр.
Конструктивные особенности

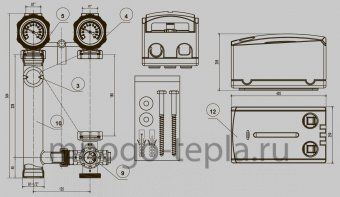

Ниже на схеме представлена компоновка агрегата и описательный перечень его комплектующих.
- Накидная гайка — 1 1½” ВР
- Прокладка уплотнительная EPDM — SH70
- Прокладка уплотнительная EPDM — 1½”
- Tермометр (красн.) — 0-120°C
- Tермометр (син.) — 0-120°C
- Кран шаровой — 1" ВР
- Рукоять крана шарового
- Клапан обратный
- Термостатический смесительный клап. (30-60°C, Kv = 3,5м3/ч)
- Трубка обратки (L = 228мм)
- Насос (докупается отдельно)
- Кожух теплоизол. — нет на рисунке
Далее размещен список используемых материалов в разбивке по комплектующим.
- Корпуса термостатического клапана и кранов шаровых, гайки накидные, глухая перемычка (стабилизатор) — латунь CW614N.
- Трубка обратки — нержавейка, защищенная черной эмалью.
- Доступные для съема ручки — полиамид, армированный стекловолокном.
- Клапан обратн. — пластик ABS.
- Все уплотнения — EPDM.
В целом, данная группа быстрого монтажа интегрируема со всеми циркуляционными насосами с монтажным расстоянием 180 мм и подсоединяемым диаметром — 1½" (маркировка 25).
Это устройство чаще всего функционирует совместно с коллекторной группой, которая распределяет тепло по петлям трубы теплого пола.
Рабочий график
Устройство является универсальным с точки зрения организации правой и левой подачи. Во втором случае в клапане переустанавливается заглушка и он разворачивается (так как является по конструкции четырехходовым), а присоединительные элементы меняются местами.
| Длина, мм | 255 |
| Высота, мм | 364 |
| Максимальная рабочая температура | 110 |
| Диаметр резьбы первого торца | 1" (верх) |
| Диаметр резьбы второго торца | 1½" (низ) |
| Пропускная способность | 9.8 м³/час |
| Диаметр насоса, мм. | 25 |
| Материал | латунь |
| Мощность, кВт | 24 |
| Монтажная длина насоса | 180 |
| Присоединительная резьба к насосу | 1½" НГ |
| Артикул | NG-TK-0101 |
| Вес | 3.7 |
| Максимальное рабочее давление | 6 бар |
| Максимальная температура окружающей среды | +40°С |
